【中国派 报道】 苹果Apple Watch可以算是是今年最受关注的产品之一，在其4月22日正式发售后的不久，国外知名拆解网站iFixit便对其进行了拆解，随后Chipworks及ABI Research又对苹果Apple Watch S1芯片的内部进行了更深入的探究。这也让我们对苹果苹果Apple Watch的详细构造有了更深一步的认知。

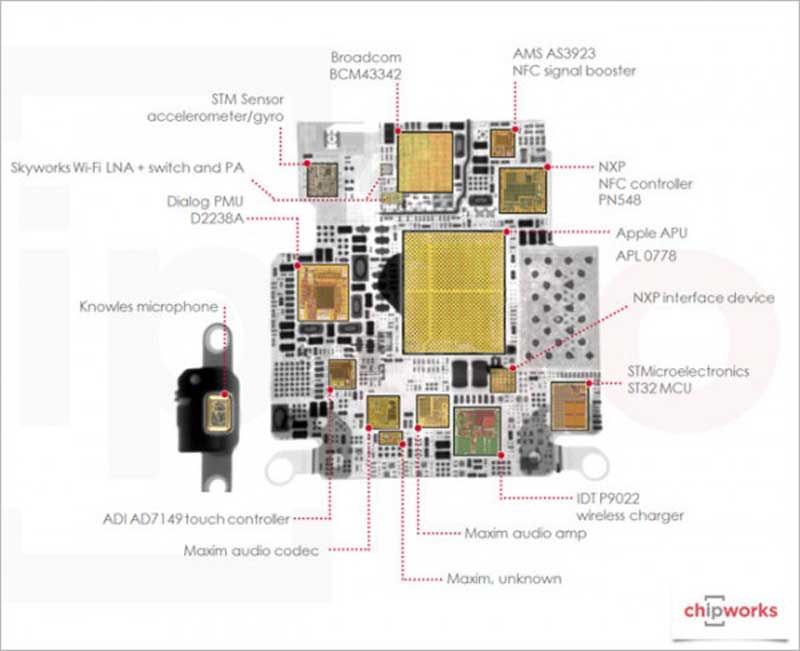

上周的一份报告让我们看到了S1芯片的内部结构，设备的运行内存为512MB，使用来自博通的WiFi芯片以及来自意法半导体的加速度传感器/陀螺仪。今天，Chipworks再次对S1芯片进行探究，并公布这款尺寸为26毫米x28毫米的芯片内有30个独立的组件，Chipworks称之为“了不起的成就”。
Chipworks发现，S1芯片上的APL0779应用处理（CPU/GPU）的生产工艺是来自三星的28纳米LP工艺。这种工艺已经算不是什么先进的技术了，就连在苹果Apple Watch之前发售的苹果iPhone6和iPhone6 Plus也搭载了使用20奈米工艺的A8芯片。
目前版本的苹果Apple Watch使用28纳米工艺芯片意味着，未来版本的Apple Watch还会有更大提升空间。更小的芯片味着可以提供更多空间，加入更多组件。苹果芯片技术已经进步至14纳米工艺，相信下一代iPhone就会搭载14纳米工艺的处理器。
虽然苹果Apple Watch发布时间不长，但有关于下一代苹果Apple Watch的传言已经开始出现。根据报告，没有出现在第一代苹果Apple Watch的各种健康传感器将会在第二代产品中出现，并允许用户监测压力水平、血压和含氧量等信息。另外，还有消息称未来版本的苹果Apple Watch会采用更多材料制作表壳，而全面升级的苹果Apple Watch会在2016年发布。
