前言：近期拿到了一台大神F1，这888元到底是坑爹的炸弹还是高性价比的神器，实在应该拆开看看。本文为原创内容，拆机图片均为自己拍摄 转载请注明出处
作者新浪微博 http://weibo.com/arsenie72
大神F1是从背后往前拆的，个人认为这种拆机方式比较方便

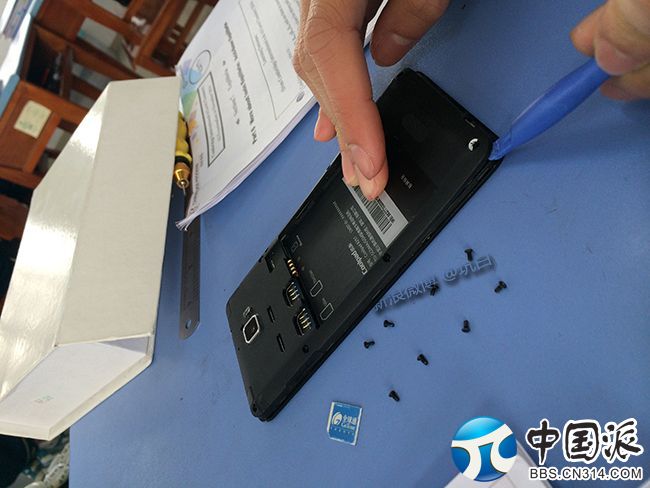

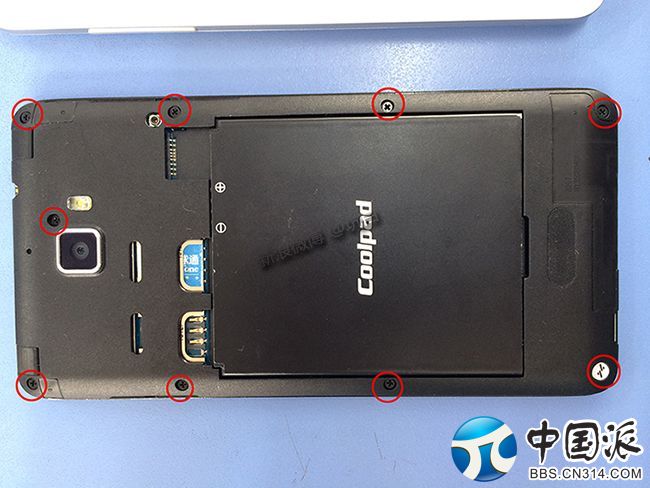

打开电池盖，可以看到9颗螺丝钉，螺丝钉没有采用手机上常见的T3/T4而是直接使用了十字螺丝，比较方便

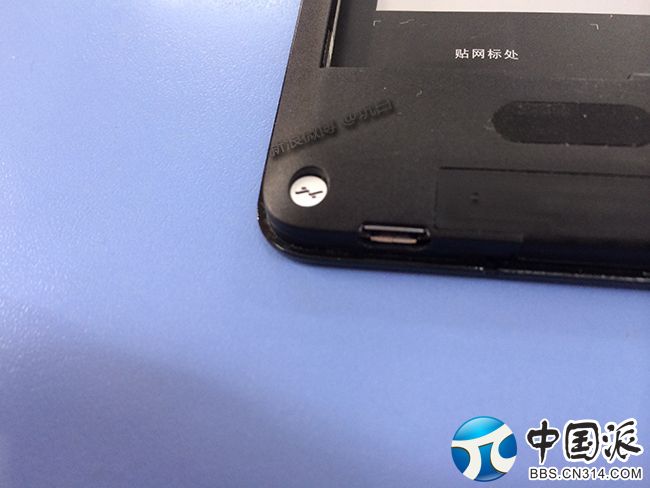

其中左下角的一颗上贴了易碎纸保修标签
后框和中框之间是用卡扣连接的，卸下螺丝钉之后使用拆机棒可以轻松撬开

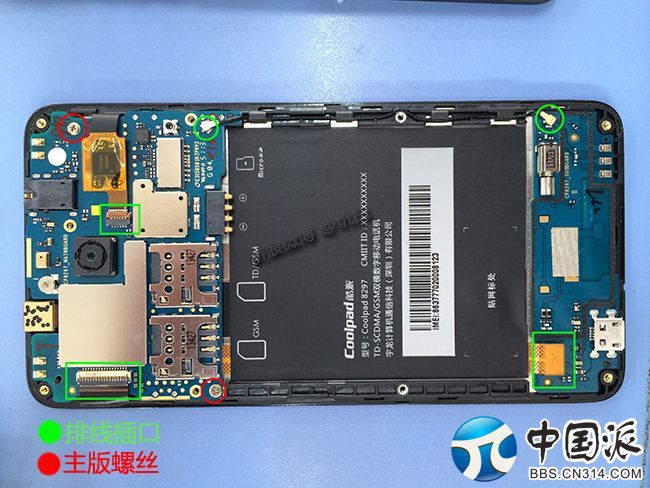

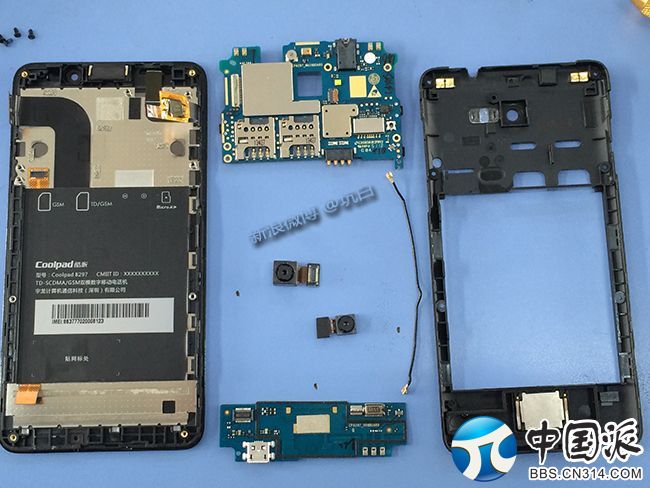

卸下后框可以看见，大神F1是双PCB结构，上面的PCB是主板，下面的小板连接震动马达、USB口等设备。
其中主板上还有两颗十字螺丝做固定之用

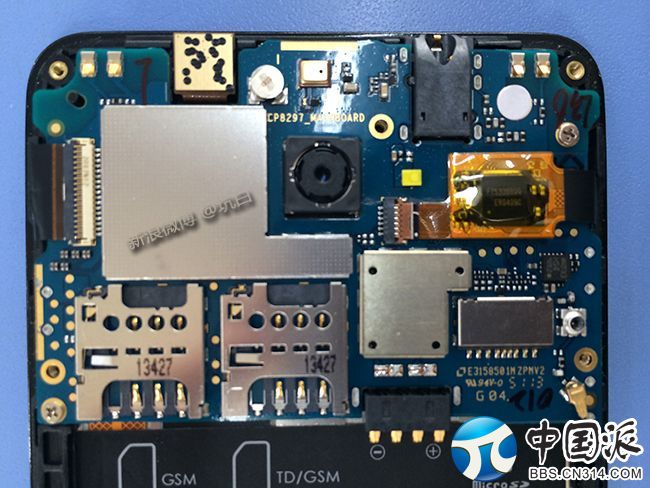

主板特写

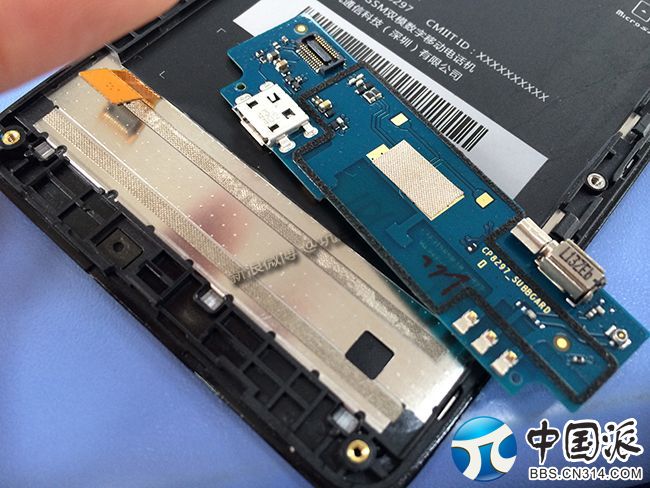

小板是用双面胶固定的

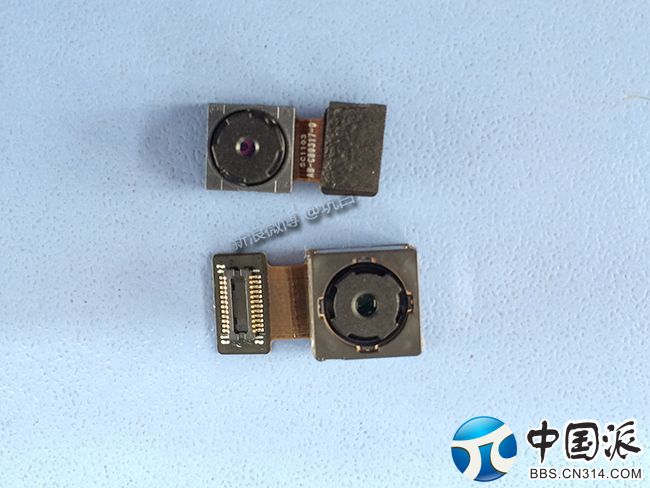

两颗摄像头，13MP+5MP在这个价位的手机中算是很高的参数了
卸下PCB之后的就是手机的中框，大神F1的中框使用的是塑料，同时使用一块金属板保护手机的屏幕。
金属板贴合紧密 无法拆下

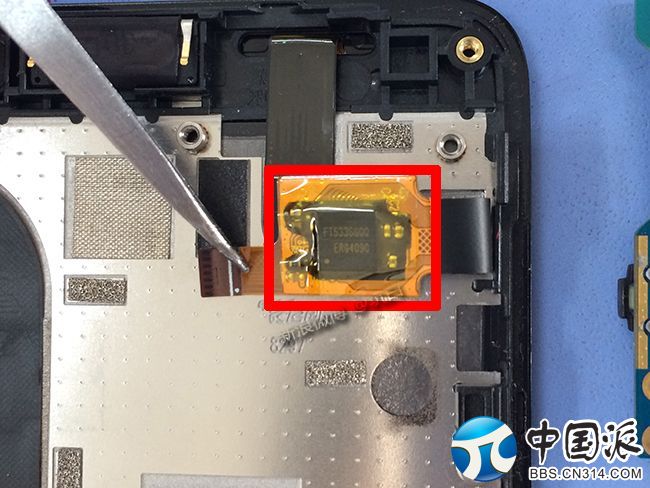

在前面板连接主板的排线上，可以看见触屏芯片

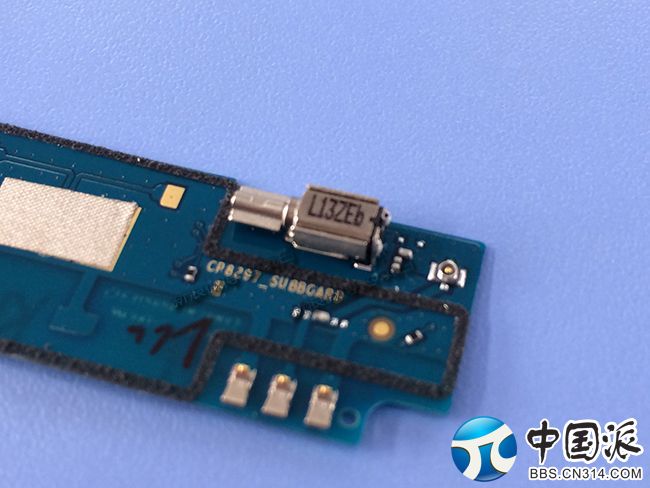

小板上的震动马达

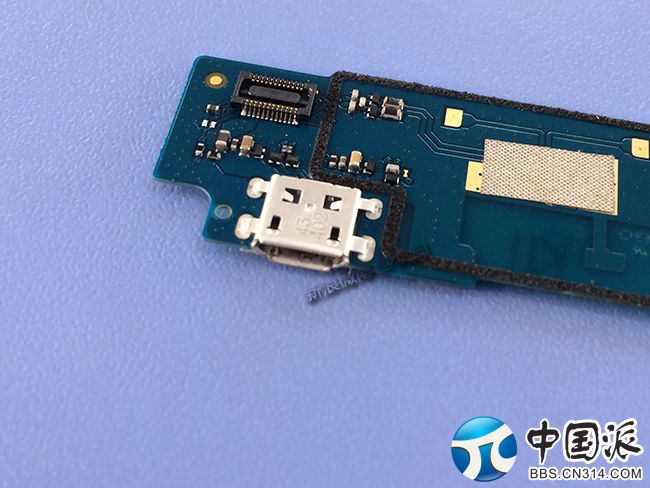

小板上的USB口

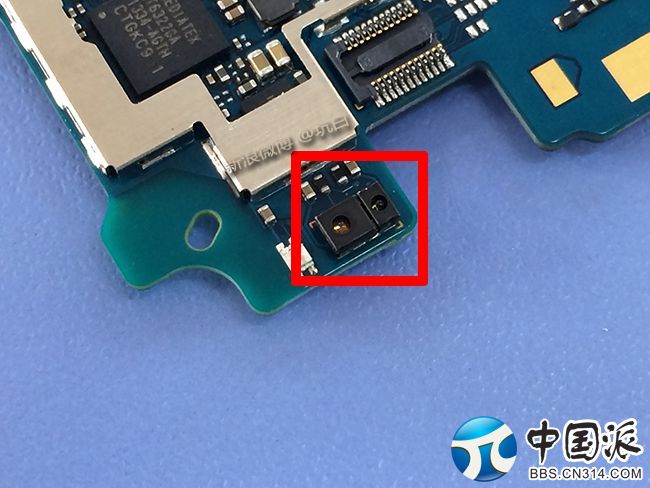

主板上可以看见光学传感器和距离传感器，用橡皮套保护着

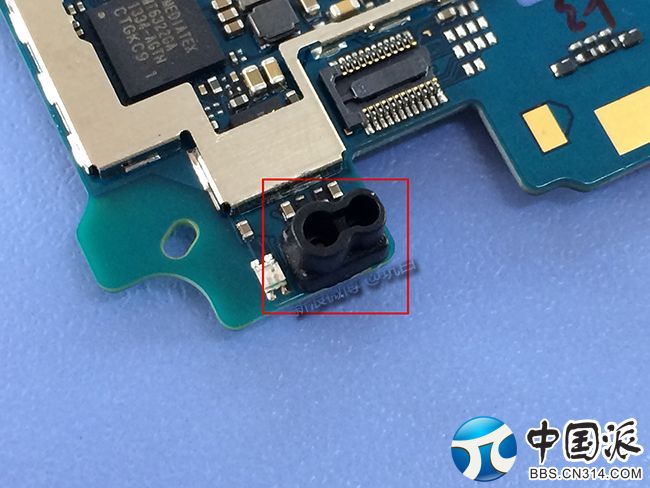

像皮套可以轻易取下，看见传感器的本来面目
主板屏蔽罩用的是盖子+架子的安装方式，盖子可以直接揭下，架子则焊接在主版上便于维修的同时保证了屏蔽性

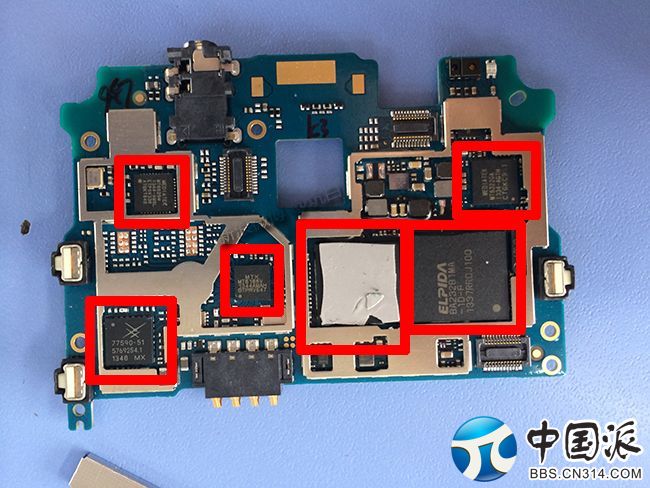

揭下背面的盖子可以看到6片芯片 其中有一片还有导热硅脂

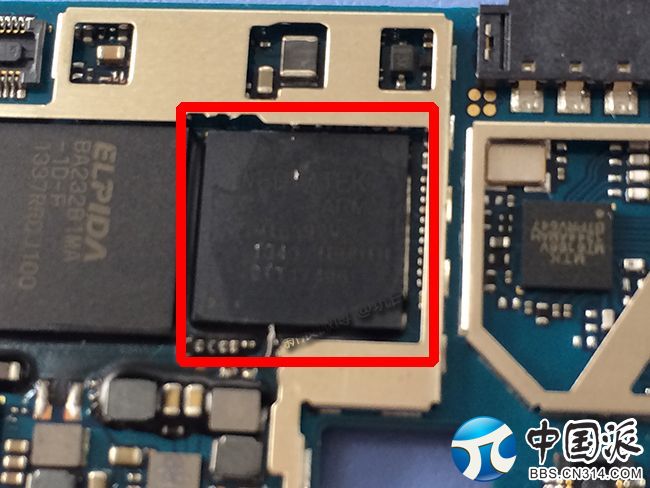

清理掉硅脂之后发现，这就是MT6592V CPU
CPU使用25nm制作工艺，拥有8个A7核心，核心频率为1.8GHz

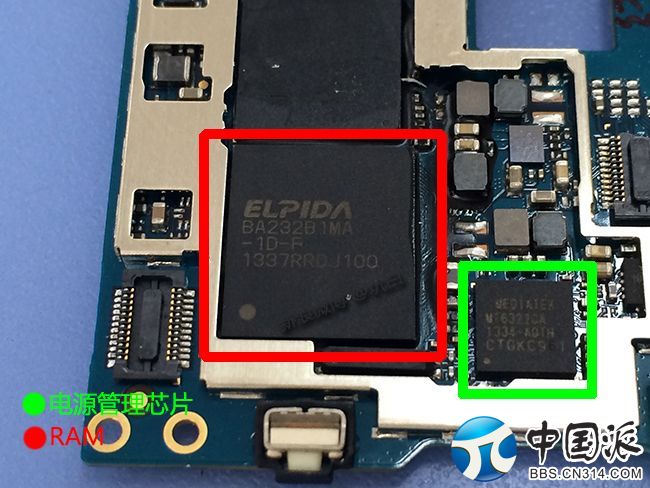

CPU旁边的是RAM，由日本的ELPIDA(尔必达)生产
RAM旁边的是MTK的电源管理芯片MT6322，负责管理CPU供电

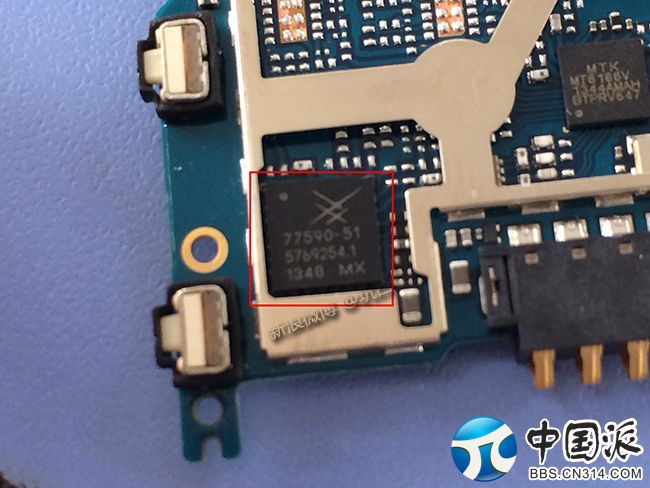

主板的另外一端是SKYWORKS 77590
这是一颗4通道的GSM/TD-SCDMA基带芯片，因此是负责SIM1的网络信号的

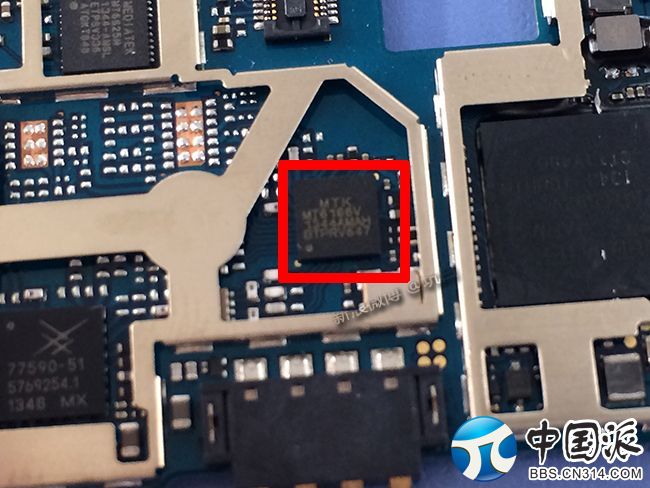

主版中部还有一颗MTK的MT6166V，这也是一颗基带芯片
负责的是第二张SIM卡的GSM网络信号

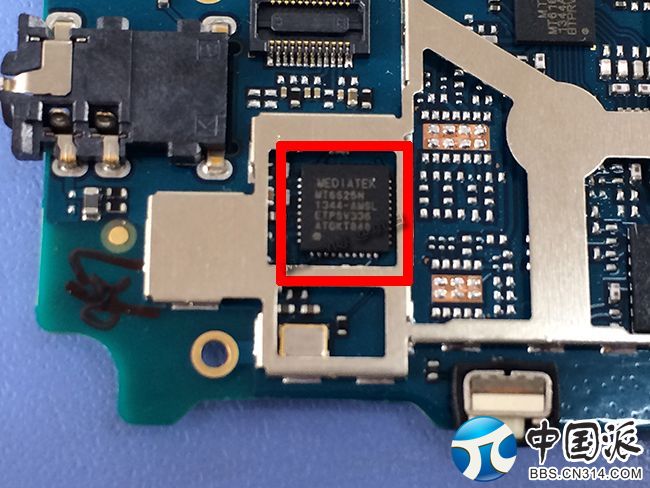

背面的最后一颗是MTK的MT6625N
这是一颗集成蓝牙、wifi、GPS、FM功能的多功能芯片
翻过来正面，屏蔽罩揭下之后并不能看到完整的芯片，
这与背面方便维修的设计截然相反，暂时还想不出原因
但不难判断出这是一颗TOSHIBA(东芝)的ROM闪存芯片。
结语：
酷派大神F1的内部结构整齐，便于维修
也没有偷工减料，不像某些厂商存在飞线、过量使用不干胶的问题
加之其8核5吋屏13MP+5MP的参数和酷派的品牌，个人认为很对得起888元的价格
